01 | 产品介绍

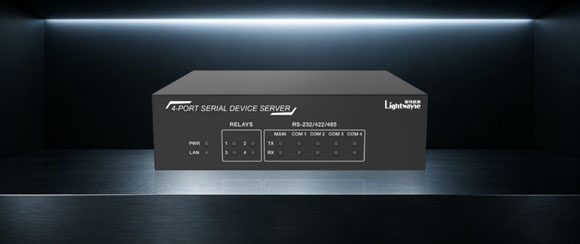

莱葳视觉MC-SE天枢系列4路串口中控扩展模块自带4路扩展输入输出串行端口，可与可编程中央控制系统或PC机通信，实现对多种设备的控制，以及对不同通讯方式的设备间进行协议转换。

01双供电模式

具备1路主通信串口、1路主控级联输出串口，主通信串口支持RS-232全双工、RS-422全双工和RS-485半双工；4路扩展串口支持任意波特率与设备通讯；1个100M以太网通信接口，支持TCP/UDP通讯协议；4个独立隔离低压继电器端口，常开触点，最大承载1A 24V DC/AC负载；支持扩展串口到TCP/IP或UDP网络的数据透传。

02移动端实时预览

可充当串口通信和网络通信的协议转换器，可对接AMX/CRESTRON/RTI等第三方中控系统；内置网页服务器，可通过电脑、平板及手机设备的浏览器登录网页配置设备参数；前面板设有电源指示灯、网络连接指示灯、串口收发数据指示灯和继电器闭合指示灯；DC供电

。

02 | 功能特性

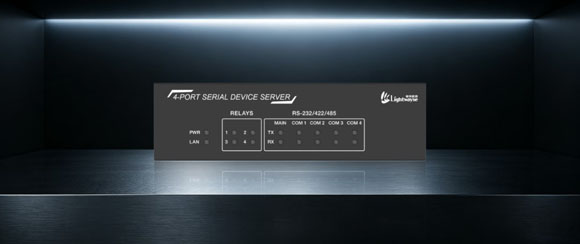

02正视图

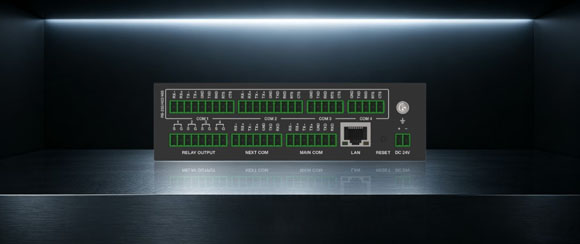

03后视图

MC-SE天枢系列4路串口中控扩展模块具有4路串口扩展、协议转换、任意波特率、独立隔离继电器等特性；操作简单，使用方便，极大的提升了工作效率。

01.4路串口拓展

自带4路拓展输入输出串行端口，通过主串口和网络接口连接中枢系统或电脑，轻松扩充系统可管控的设备数量。

02.协议转换

可充当串口通信与网络通信的协议转换器，支持扩展串口到TCP/IP或UDP网络的数据透传，不同通讯方式的设备之间也能互联互通。

03.主串口多协议

主通信串口支持RS-232、RS-422全双工和RS-485半双工，兼容多种串行控制设备，接入更省心。

04.任意波特率

扩展串口支持任意波特率与设备通讯，数据位、校验位、停止位均可设置，适配各类第三方设备。

05.百兆网络接口

1个100M以太网通信接口，支持TCP/UDP通讯协议，可提供TCP或UDP两种服务器通讯模式。

06.独立隔离继电器

4个低压继电器端口，常开触点，每组相互独立并隔离，最大可承载1A 24V DC/AC负载，可控制灯光、幕布、电源等弱电负载。

07.网页化配置

内置网页服务器，通过电脑、平板及手机设备的浏览器即可登录网页配置设备参数，还支持给产品命名或备注名称。

08.状态一目了然

前面板设有电源指示灯、网络连接指示灯、串口收发数据指示灯和继电器闭合指示灯，设备通电与数据通信状态实时可见。
