ProAV专用UI界面介绍
阅读此文章您能学到什么知识：
1. 简单了解NETGEAR AV系列交换机的操作界面有哪些？而这些界面之间又有什么不同？
2. 详细了解AV UI界面的布局和功能；
3. 了解AV UI中目前已经支持的厂商品牌与技术协议；
4. 如何通过AV UI界面，快速完成音视频系统的配置。
操作界面的分类与介绍
(1) 命令行界面
适用人群：专业的IT工程师
优点：操作灵活，易于排错
缺点：难
(2) Main UI界面
适用人群：专业的IT工程师，及对网络有所了解的专业音视频行业的从业者
优点：界面直观，上手难度适中
缺点：需要对网络知识有一定的了解
(3) AV UI界面
适用人群：对网络不太了解的专业音视频行业的从业者
优点：界面精简，能轻松上手完成配置
缺点：太简单了
小结
命令行界面或者Main UI界面更适合对网络有一定了解的人使用，别的交换机友商一般都会有前两种界面，而AV UI界面是NETGEAR AV系列交换机特有的，专为专业音视频行业量身打造，此界面的功能精简，上手难度低，非常适合专业音视频行业的用户。
AV UI 界面的布局和功能介绍

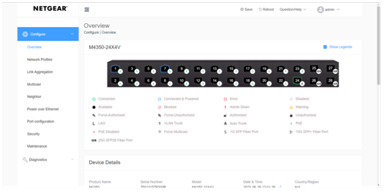

如下图所示，AV UI界面布局主要分为三部分：
(1) 顶部控制栏：此处是常用功能，如：保存、重启、用户等
(2) 导航栏：此处分为两大类：配置 (Configure)、诊断 (Diagnostic)
(3) 操控板块：通过在导航栏上选择，从而切换到对应的操作板块
接下来我们看看导航栏的两大类选项下分别有什么功能：
(1) 配置 (Configure)：最常用的功能都在此类下
a. 预览 (Overview)：在这里可以看到交换机的接口状态、固件版本等信息
b. 配置文件 (Network Profiles)：这些配置文件，是NETGEAR与200多个AV厂商达成了深度的合作，并针对各家设备量身定制的配置文件；可让您通过配置文件在一分钟内轻松完成对应设备的配置，如Dante网络所需的VLAN、组播、QoS等配置。（想要知道具体如何操作，请看到最后）
c. 链路聚合 (Link Aggregation)：将多条物理线路通过链路聚合功能，在逻辑上变成一条线路
d. 组播 (Multicast)：可以管理每个接口的组播模式和允许通过的组播地址
e. 邻居 (Neighbor)：可查看交换机接口上所接的设备信息
f. PoE 供电 (Power over Ethernet)：可控制交换机接口上PoE功能定时开关，从而实现PoE供电设备的定时开关机
g. 接口配置 (Port Configuration)：既可查看接口的工作模式和工作速率，也可控制接口的开启关闭、帧长等
h. 安全 (Security)：可配置802.1x 接入认证
i. 维护 (Maintenance)：可进行固件升级、配置文件上传/下载、恢复出厂设置等操作
(2)诊断 (Diagnostic)：当网络出现故障时，可使用以下功能辅助进行故障排查工作
a. 日志 (Logs)：记录系统运行中发生的事件
b. 接口数据统计 (Port Statistics)：记录接口进出站的单播、组播、广播等数据包的数量
c. 故障排查工具 (Troubleshoot)：有Ping或Traceroute等工具
d. 线缆检测 (Cable Test)：可简单检测线缆状态
e. 端口镜像 (Port Mirroring)：配合抓包软件，可分析网络中的运行情况
f. 终端 (Terminal)：可在网页上打开一个命令行控制界面
g. 诊断信息 (Support Diagnostics)：可下载诊断信息，从而对故障原因进一步进行分析
如何通过AV UI界面的配置文件
快速完成设备的配置？
NETGEAR为Crestron、Harman、NUCLEUS、Q-SYS、Shure、Sonos、Soundgrid、Visionary、以及AMX、Art-Net、ATEN、Atlona、Aurora、Biamp、BSS、Crown、Dante AV、Extron NAV、Kramer、LibAV、MA-Net3、NVX、sACN、Vaddio EasyIP、Wyrestorm、ZeeVee等数十个AV厂商打造了专用的一键设置按钮
同时为兼容Dante、NDI、SDVoE、AVB、AES67、JPEG等主流技术打造了各自专属的分类设置列表，所有兼容这些协议的厂商皆可以通过这几个协议按钮实现自身的一键设置功能。
NETGEAR提供了以下技术协议的专有配置文件：
(1) Audio AES67
(2) Audio Dante
(3) Audio Q-SYS
(4) Audio Soundgrid
(5) Audio Video AVB
(6) Crestron
(7) Data
(8) Harman Split AV Network
(9) Lighting
(10) NUCLEUS Converged AV Network
(11) Shure Converged Audio and Control Network
(12) Shure Split Audio and Control Network
(13) Sonos
(14) Video
(15) Video NDI4
(16) Video NDI5 with Dante, Q-Sys or AES67 audio
(17) Video with AES67 audio
(18) Video with Dante audio
(19) Video with Q-SYS audio
(20) Visionary AV Network
