2021大湾区中秋电影音乐晚会的音响设计

时间:2021/10/15 来源:专业视听网

关键词: iBO技术团队

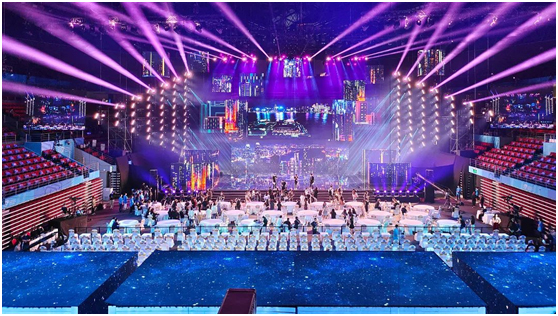

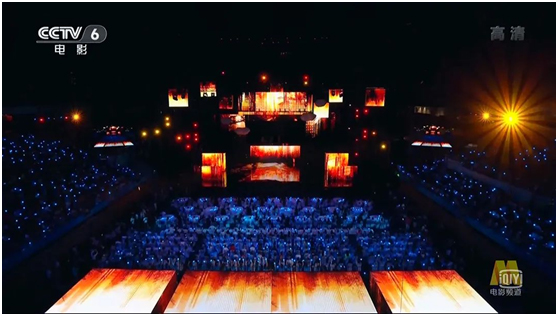

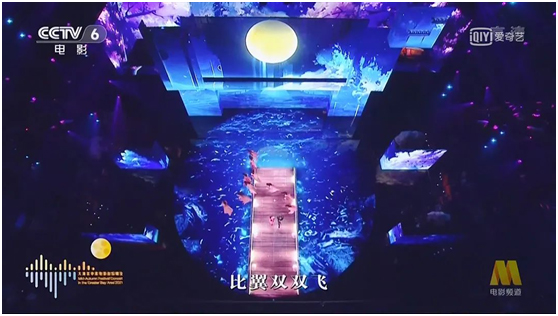

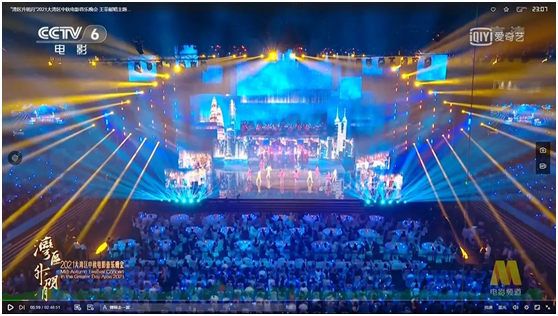

“湾区升明月”2021大湾区中秋电影音乐晚会由紫荆文化集团、电影频道节目中心、深圳市委宣传部、凤凰卫视主办。以团聚团圆为主旋律,以电影和音乐为媒介,与大家共享电影之美,和合之美。本次晚会的舞美设计区别于传统晚会,不管是从高低的层次上,包括在纵深的这种设计上,节目的影像设计上,都做了一个非常立体化的设计。在视觉上与舞蹈的编排也突破了以往传统晚会的编排方式。在舞台设计上,晚会利用场馆的格局,全景式、多维度的舞台设计,颠覆以往舞台的常规布局,灵活多变的舞台,以及地屏与开合屏、冰屏的组合变化,让节目表演的空间与灯光、视频、音响、特效等给给每个节目制造出强烈的沉浸式体验,让观众带来更投入、更全景化的视听感受。

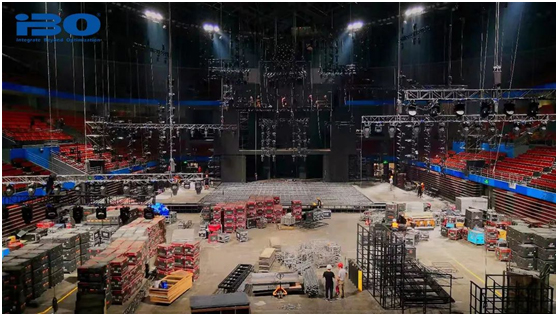

2021大湾区中秋电影音乐晚会选址在深圳湾体育中心体育馆(春茧体育馆),此次舞台设计为多维度的,不仅水平、纵深跨度较大,二、三层平台的表演空间使得舞台上节目的展现更加立体。观众席当中的表演志愿者们,几乎将整个体育馆都变为了表演区域。本场演出不仅有百余位群星演唱,而且还有电影片源展映、回顾环节,因此需要高质量的声音效果,声音的回放除常规的音乐回放之外,还需要考虑影院标准的声音回放。

为保证本次晚会的扩声系统效果,iBO技术团队在系统设计之前就前往现场考察,并加入到场馆搭建的队伍中,与本次晚会的音响总监-著名音响设计师宋多多老师对音响系统及场地的结合进行深度的了解与布置。

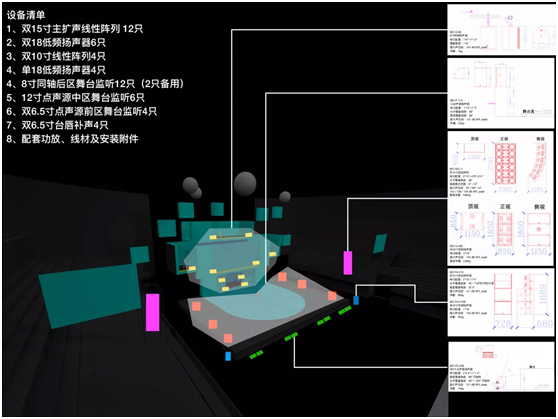

春茧体育馆整体的建筑声学做得非常好,但由于晚会对于场馆内的总体规划设计,把7个直播间,提词屏幕、PGM屏幕、威亚平台、摄像平台以及观众席区域被分割成多个区域,因此宋多多老师与iBO技术团队就晚会总体规划,将音响覆盖区域分为四个,而主扩声扬声器针对这四个不同区域进行单独的覆盖,以此实现各区域观众所体验到的频率和声压级标准高度一致。同时在内场VIP区域也做了单独的扬声器覆盖设计,保证该区域嘉宾的音效体验。

中后场及二、三、四层看台

现场的中后场及二、三、四层看台区域之所以会选用iBO GS-L1作为主扩扬声器,面对如此大的场地, 观众席后场的声音覆盖是考虑因素之一。GS-L1所采用的是4寸铍膜高音和8寸的复合凯夫拉中音以及15寸的复合凯夫拉低频单元,从单元的辐射面积来讲都是顶级的,我们常说要打远,面积是王道,这也是这次选用GS-L1的原因之一。此外,iBO的项目总监梁广坤老师也表示:“我一直认为一首歌曲,因为有电影的加载,会被赋予更多的情感。既然要表达如此高规格的音乐,必须要用到旗舰产品GS-L1。”

GS-L1秉承 iBO扬声器系统的研发理念:“先天做足,后天少补”,作为旗舰产品,高度集成了“特材”扬声器的优越性:两只15寸复合凯夫拉单元,凯夫拉相对传统纸盆具有更高的刚性,在承受大功率时仍然能持续保持极低的失真输出;中频方面采用4只8寸复合凯夫拉单元,通过调节复合材料的密度,从而调整单元的谐振频率,使其更好的还原中音频段。

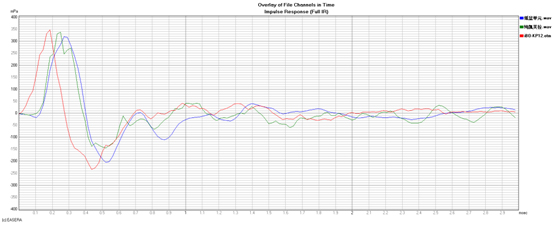

不同低音单元的脉冲响应曲线对比

高频则使用2只4寸铍膜单元,相对于传统的铝膜和钛膜高音,这种复合振膜具有密度更低、弹性模量更高、声音传播速度更快和频率上限更好等许多天然优势,同时其瞬态响应也远远优于传统振膜材料高音。

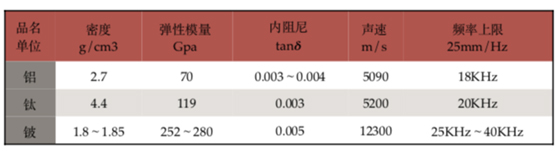

AI Ti Be 物理特性对照表

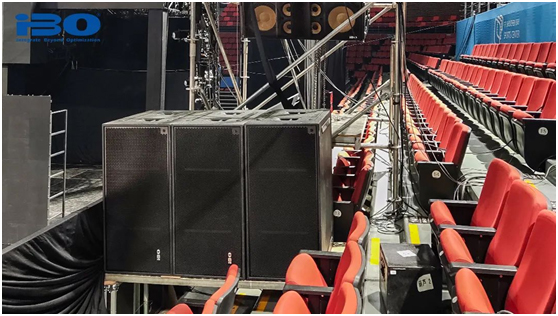

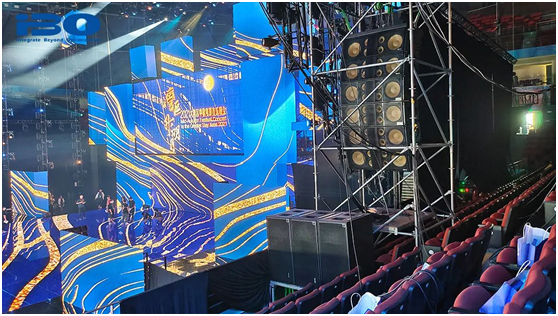

而GS-L1所搭配的超低频扬声器则选用LA-B2,这两者的有效组合,满足现场的语言、音乐及电影节目等多种扩声需求。为了有利于声音的远距离投射,主扩声系统设计安装于舞台两侧的二层观众席平台上,以保证音响安装的高度是足够的。但这样的布局让现场的搬运和吊挂安装大大增加了难度,iBO技术团队攻克现场各种条件的限制,让系统安装调试工作顺利完成。

一层VIP区域

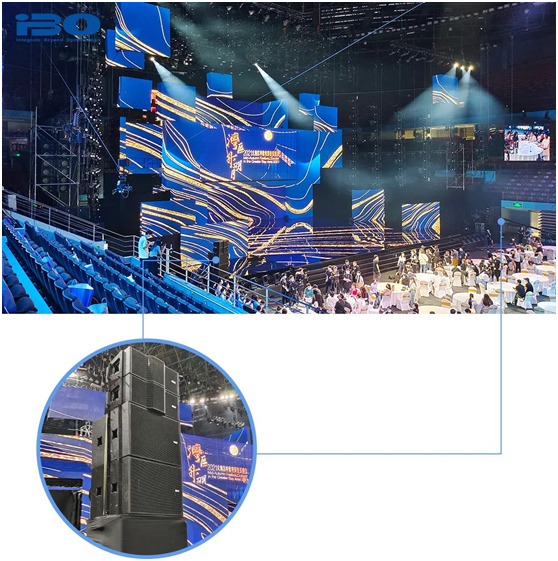

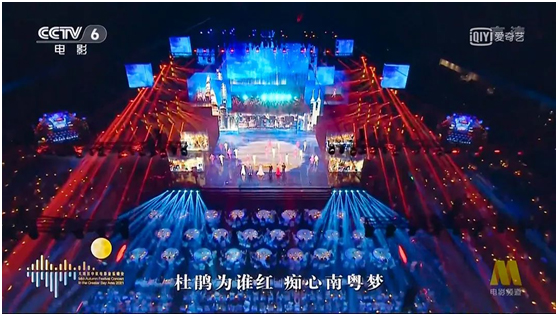

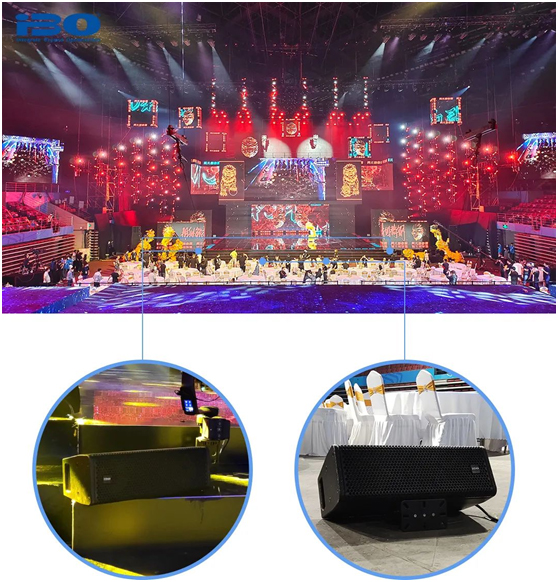

一层VIP区域是位于场馆内舞台的前方,前区为VIP观众区域,以圆桌式安排座位,后区为常规观众席。因此内场补声扬声器系统设计安装在舞台的两侧,分别由FA-210线性阵列扬声器和FA-210B低频扬声器搭配组合作为一层观众席的补声系统。FA-210由双10寸低频单元和单只4寸钛膜高频单元组成,它具有水平覆盖角度可调技术,进一步减少覆盖过度而产生的声反射,并得到LPT线性相位技术和SPP相位技术的加持,使它的系统效率和可靠性有了大幅度的提升。

而VIP观众区域则使用PS-206作为中央声道补声扬声器,双6寸的它体积小却能量大,非对称号角设计,让它能够做到覆盖范围内前后的声音一致,不抢镜的同时亦能满足扩声需求。

舞台表演区域

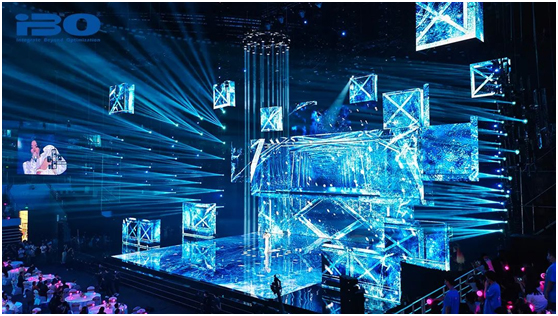

针对本次的多维度舞台设计(主舞台与4个高空舞台),表演的空间与层次也变得更加灵活,为保证歌手任何一个表演区域都可以获得清晰的高品质的监听环境,返听扬声器的位置安排与方向成为重中之重。

在舞台后区一、二、三层的各个表演区域,布置了多只Q-8C和Q-6C同轴点声源扬声器,确保每个表演空间都能获得清晰的监听条件。扬声器的安装采用灯钩吊挂件,方便吊装在屏幕后方的方管上,并且每只扬声器都用钢丝绳做双重保险,防止意外掉落。

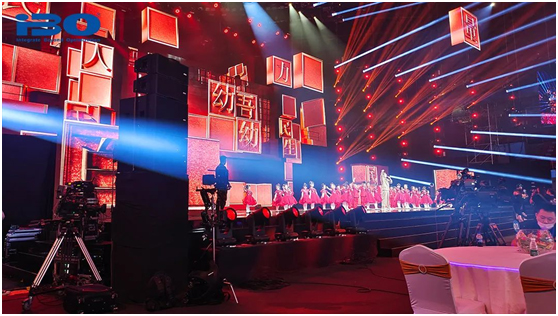

而一层大舞台因表演区域较大,除了在左右两侧的屏幕后方分别放置多只P-112作为大舞台的中后区返听。

在舞台前沿还放置Q-6C和PS-206作为主舞台前区的返听,保障声音在大舞台也能清晰覆盖。

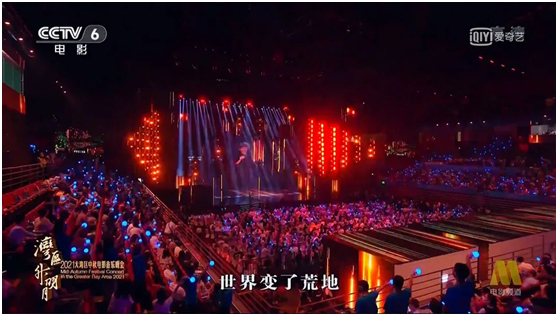

本次大湾区中秋电影音乐晚会通过音乐,让大家能在听觉上展开一场青春之旅,一些电影的画面给大家在视觉上情感的聚集,从味觉、听觉、视觉等几个层面让大家有不一样的感受,拉近彼此心与心的距离,让大湾区同胞一起心连心。
