转播车IP化传输系统升级改造方案

时间:2021/08/14 来源:专业视听网

关键词: KILOVIEW千视、转播车、IP化传输、NDI、SRT

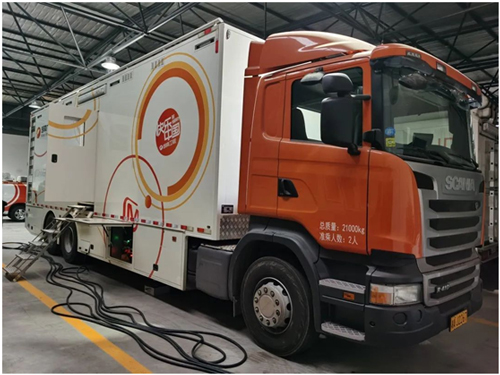

音视频传输系统是转播车核心功能模块,目前转播车主要采取光纤传输或无线微波传输。传统光纤传输系统属于一对一传输,画质稳定可靠,但是多机位拍摄传输需要铺设多条线缆,现场施工工作量大;无线微波系统对环境要求较高,使用成本高。随着以太网技术发展成熟,NDI/SRT等网络传输方案在转播车项目中应用火热,具备“低成本、易部署、高效率”等优势特性。接下来小K为您介绍几种典型的转播车IP传输应用。

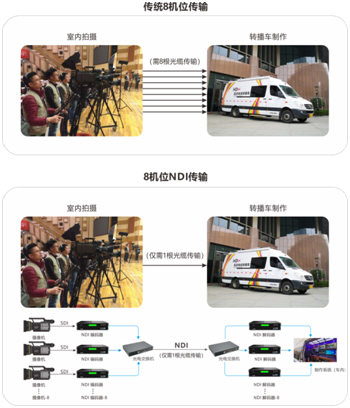

1固定机位传输到转播车

由于转播车只能停靠外场,对于室内拍摄场景,推荐采用NDI IP传输技术方案,一根光纤可传输多路高清或4K信号,解决现场布线难题。

在拍摄端,为每台摄像机冷靴安装NDI编码器(网络带宽为12G@250Mbps、3G@125Mbps),再将每台编码器连接到同一台光电交换机。在拍摄端和转播车之间,利用一根10Gbps光纤(可利用转播车已有线缆进行改进),即可将多路NDI IP信号传输至转播车内部。在转播车内部,新增一台光电交换机,网口连接多台NDI解码器,再将NDI解码器的SDI接口接入SDI制作系统或矩阵系统即可。

此外,千视NDI编解码器,还支持Tally显示、语音对讲、PTZ控制、3.5mm音频加解嵌传输,真正实现一根光纤(或网线)解决更多问题。

2移动机位传输到转播车

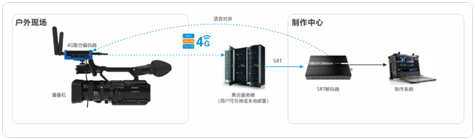

对于需要移动拍摄传输场景,如马拉松直播、无人机拍摄直播等,可采用千视4G SRT无线回传方案,实现1s以内的低延时传输。将千视4G聚合编码器冷靴安装在移动摄像机,在转播车内部配置机架式SRT解码器,在转播车或电视台或云平台部署好聚合服务器,即可完成移动拍摄视频无线传输,同时还支持摄像端与导播之间的语音对讲。

3转播车信号传输至电视台

为转播车配置机架式SRT编码器,即可将转播车制作好的PGM(SDI)信号,通过互联网传输至电视台制作中心。无需部署长距离光纤,无需部署无线微波系统,只需转播车或电视台任意一端具备固定公网地址,普通互联网络即可完成PGM信号远程传输,端到端延时仅为600ms左右。
