2021广州国际专业灯光、音响展览会已圆满落下帷幕,络绎不绝的人流,数以万计的观众共聚花城,只为目睹这汇聚顶级音视频品牌的大型盛会。

方图集团作为智能音视频设备制造及服务企业,每一次的参展亮相都会给大家耳目一新并且不同寻常的视听体验。

方图集团本次以“智能时代,智能协作”为主题,132平米沉侵式音视频体验环境,功能区域划分为建党百年/方图百载定制款会议发言系统、党政特别定制版智能显示系列、双备份会议发言系统、智能交互无纸化会议系统、LED智能显示系统等。

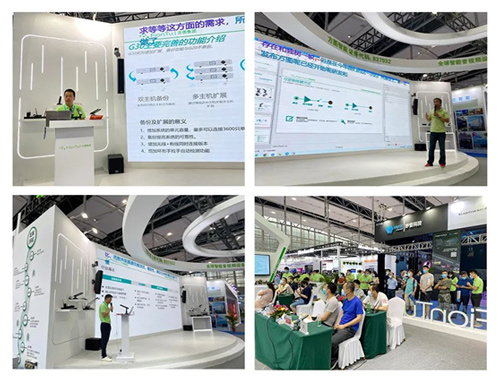

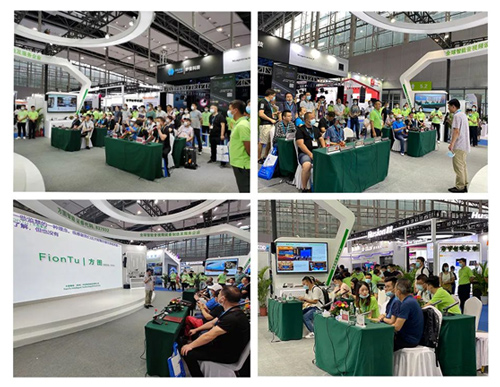

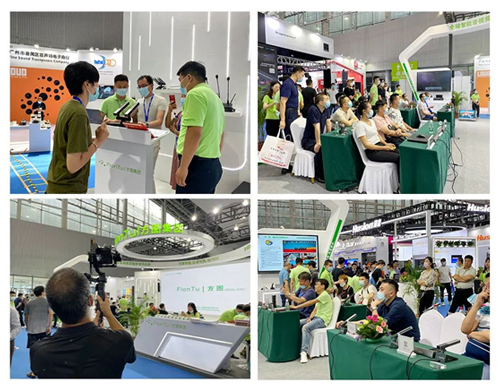

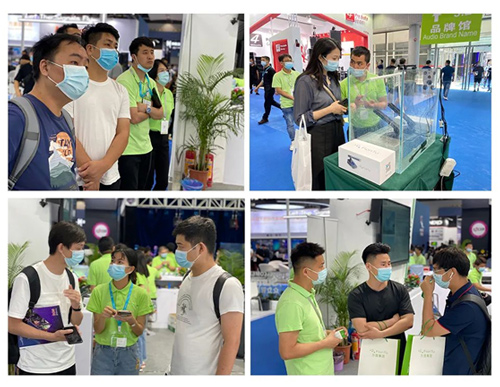

展会期间方图集团组织了多场精彩内容共享环节,如新品发布、智慧办公解决方案等内容。展位内观众摩肩接踵,人头攒动,观众不时会驻足停留,只为亲身感受音视频行业最前沿的技术、安全可靠的产品及智能音视频系统融合解决方案体验。

思考:外观可相似,精髓有不同

方图集团尊重法律,注重品牌及产品保护,自研产品均已申请中国国家知识产权局颁布的,计算机软件著作权登记、实用新型专利、外观设计专利、发明专利、产品检测证书等多重保护。

市场上逐渐涌现出众多与方图极为相似产品。我们一直保持谨慎、互尊的原则但对于长期侵权的情况,公司将使用法律武器来保护公司利益。

勇于思考,勇于探索,勇于创新是方图人始终坚持前进的方向。

本次展会方图集团全球首发多款自研核心产品,创新亮点,异彩纷呈!

系统1.了不起的“G30”,来了

G30系列产品延续的G20系列产品的外观设计,采用峰会版长杆设计,系统创新技术却是更新升级。


G30系统新增扩展、备份功能。

新增系统的单元容量,最多可连接3600只单元。

新增无线+有线同时连接版本。

新增环形手拉手自动检测功能。

更安全、更可靠、更高性能。

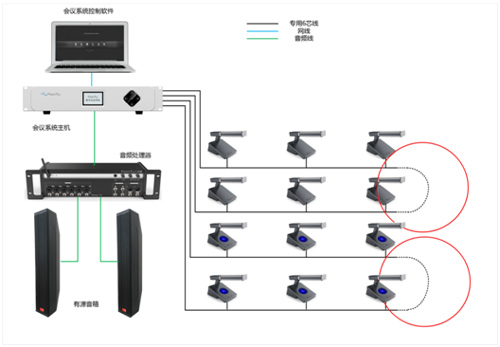

创新:环形手拉手

解决系统稳定性问题,有效放置因手拉手中间断开造成的故障。

手拉手设计,内部软件自动识别单路连接或环形连接。

手拉手可增加一条线的供电能力。

手拉手连接线沿用原有的连接线,将一条线路的尾部,任意连接到主机的剩余单元接口即可。

环形连接中间任何一个位置线路断开,系统仍然保持之前的工作状态。

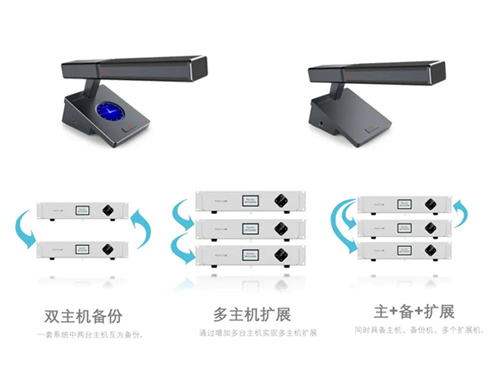

安全:双主机备份

一个系统中两台主机接入进来,互为备份,当一个主机出现故障时另一个主机能够快速的接管会议单元,使得系统正常工作。

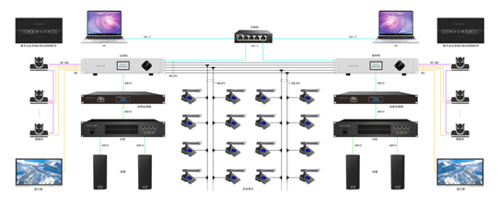

系统示意图中,每一条线路的会议单元分别接到两个主机上面,主机之间采用较短的T型线连接。

主控机与备份机通过一条扩展线连接,连接在主机的扩展口上面。

扩展:多主机扩展

扩展连接可以增加主机连接数量和单元连接数量。

主控机与扩展机通过一条扩展线连接。扩展线为T型线,连接每个主机后面的扩展口。

单元连接在扩展机下面,每个扩展机最多连接120个单元(4x30只)。

扩展主机的音频单独从每个扩展机出来连接到调音台或者音频处理器上面。

扩展主机最多可以级联30台,总计3600只单元。

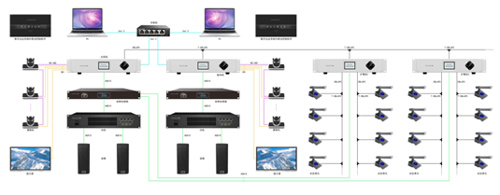

判断:主机备份+扩展

主机可进行备份,同时扩展机进行主机和单元数量扩展。

主控机与备份机以及扩展主机通过一条扩展线连接。连接在主机的扩展口上面。

系统可以实现主控机备份,当主控机出现故障或者掉电时,备份机可以带动扩展机继续工作。

主控机和备份机可根据实际的现场音频需求情况来判断备份机的音频与扩展机的音频通道接法。

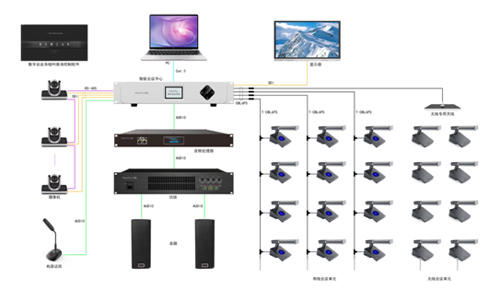

选择:有线单元+无线单元

主机支持接1路无线天线+最多3路手拉手单元。

无线话筒的接收天线可以单独调节音量。

无线话筒的连接数量不受限制。

无线发言单元同时发言最多4只代表+1只主席单元。

当主机设置为有线+无线模式后,不支持备份和扩展

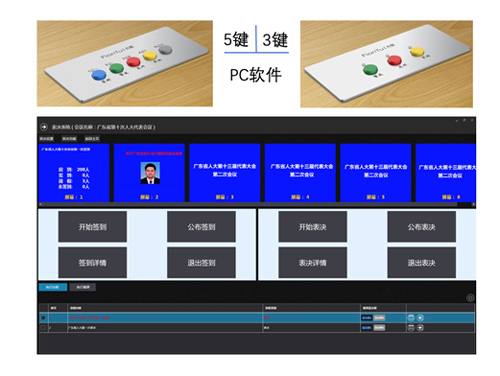

系统2.嵌入式5键/3键表决系统

充分满足表决系统的应用核心功能,实现大型表决系统扩展和使用。

常规的嵌入式5键3键表决单元与表决系统。

支持双主机备份,一个系统中可以有两台主机进行热备份。

支持扩展主机连接,最多可以接30台扩展机,表决单元数量可以增加到3000只。

PC软件,修改了多屏操作,最多支持6个扩展屏幕显示,独立编辑和显示。

嵌入式安装常规按键设计,支持双核心表决单元设计。

表决系统连接图参考G30系列的扩展和备份接法表决单元之间采用2米公对公六芯线连接。

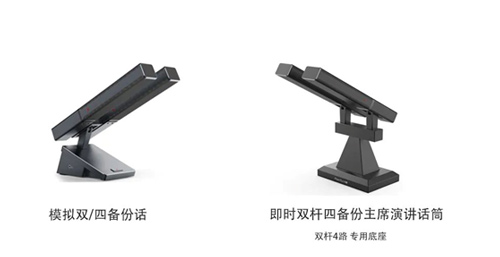

系统3.多路模拟话筒

双杆二路/双杆四路幻象供电主席及演讲麦克风。


双杆设计,峰会加长咪杆

可放置在主席位、演讲席位、报告、新闻发言、宣誓等场景使用

高品质咪头,可定制是否带按键

14mm直径镀金电容咪头*2/4,2 路直通音频通道,2 路按键控制发言音频通道;也可定制 4 路直通音频通道(无按键控制)。

系统4.数字+Dante话筒

结合G20系统架构分析G30系统架构和应用场景。

数字手拉手+Dante备份单元,一个按键两套独立的扩声系统,安全可靠、便捷高效。

数字+Dante双备份设计,14mm直径镀金电容咪头*2

一路手拉手数字会议系统通道,一路Dante音频网络通道;两条链路可同时工作,亦可独立工作,保障了系统更具可靠性和稳定性。

配合PC软件使用

可实现多种工作模式、自定义主席/执行主席、摄像跟踪、中控控制等功能。

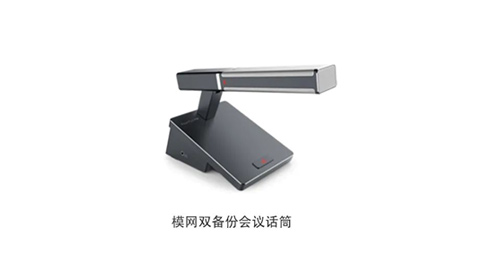

可靠:模网双备份会议话筒

模拟幻象用电+Dante备份单元,一个按键两套独立的扩声系统,安全可靠、便捷高效。

模拟+Dante双备份设计,14mm直径镀金电容咪头*2

一路幻象供电麦克风通道,一路Dante音频网络通道;两条链路可同时工作,亦可独立工作,保障了系统更具可靠性和稳定性。

配合方图Mixer12使用功能更完善

配合方图的Dante调音台,可以实现模拟与Dante同时处理

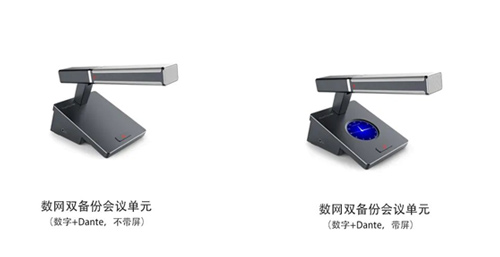

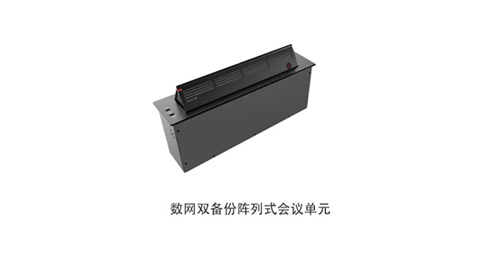

独立:数网双备份阵列会议单元

一套咪头板两路系统输出,支持两套系统同时工作和独立工作。

数字+Dante双备份设计

一路手拉手数字会议系统通道,一路Dante音频网络通道;两条链路可同时工作,亦可独立工作,保障了系统更具可靠性和稳定性。

阵列式麦克风拾音设计,轻触式发言开关,宽带式拾音,指向性好,音质佳。

嵌入式安装,统一/单个控制话筒电动翻转

外壳采用一体成型和数控机床精确加工技术,嵌入式安装,电动控制翻转,可统一/单个控制话筒电动翻转,在发言时将话筒上翻,不发言时扣下。

配合PC软件使用

可实现多种工作模式、自定义主席/执行主席、摄像跟踪、中控控制等功能。

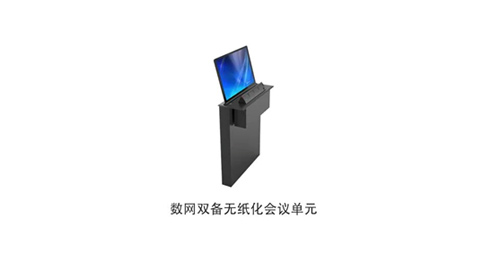

融合:数网双备份无纸化会议单元

一套咪头板两路系统输出,支持两套系统同时工作和独立工作、配合升降屏实现无纸化+扩声功能。

数字+Dante双备份设计

一路手拉手数字会议系统通道,一路Dante音频网络通道;两条链路可同时工作,亦可独立工作,保障了系统更具可靠性和稳定性。

15.6/17.3寸高清超薄液晶屏

1920*1080P分辨率,宽高比16:9;可定制触摸屏、定制带桌牌。

嵌入式安装,统一/单个控制话筒电动翻转

外壳采用一体成型和数控机床精确加工技术,嵌入式安装,电动控制翻转,可统一/单个控制话筒电动翻转,在发言时将话筒上翻,不发言时扣下。

配合PC软件使用

可实现多种工作模式、自定义主席/执行主席、摄像跟踪、中控控制等功能。

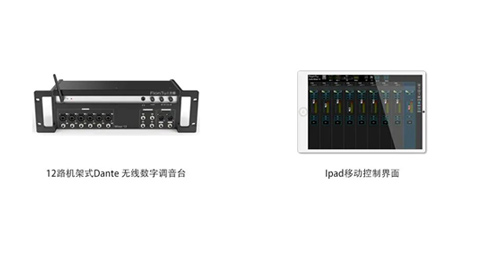

震撼:Dante数字调音台

12路机架式Dante 无线数字调音台。

这是一款12路输入10路输出的数字调音台,一款搭载 DANTE4*4 数字音频传输模块的新款调音台。可以通过网线或者自带的WIFI进行无线控制。可以支持所有Apple ios平板及Windows平板控制。具有6路广播级质量的麦克风放大器(6个组合式插座),2个主输出(双卡侬+双6.35插座),4路辅助输出,4路DANTE输出。采用高性能40位浮点数字信号处理器,24位AD/DA转换器。内置效果处理器,压缩、门限、参量均衡器。

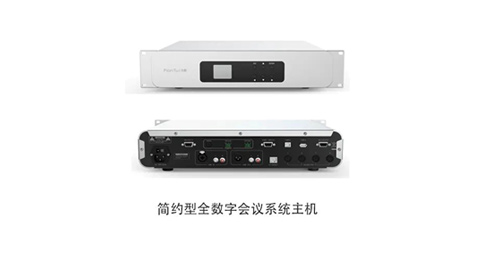

系统5.了不起的“G10”紧随而来

结合G20系统架构分析G30系统架构和应用场景,无需搭配PC软件,无需配单元之间的线缆、即插即用。

基于网络的全数字音频传输技术主机配置240*320 LCD液晶屏,显示会议状态及设置菜单。

具备RS232/RS485/USB/RJ45等通信接口,连接中控、摄像头、视频矩阵、电脑等多种设备。

具备WEB页面访问控制,可实现五种工作模式、自定义主席/VIP、通道语言选择、音频输入/输出、单元/主机均衡器、录音、摄像跟踪、签到投票、图片设置等功能,极具系统前瞻性,未来可轻松扩展新功能。

主机具备七段EQ调节功能,且单元均具备五段EQ、音量、移频、反相、门限调节功能。l代表单元可以自定义设置倒计时发言时间,显示屏支持倒计时时间显示功能。

可自定义任意单元为主席/VIP,且设置数量、发言不受限制;代表单元最多可设置10台同时开启发言。

四路航空插座,每一路可接25台单元;连接扩展模块时可连接多达 255 台,内置16通道同声传译功能,以便指定通道通话功能。

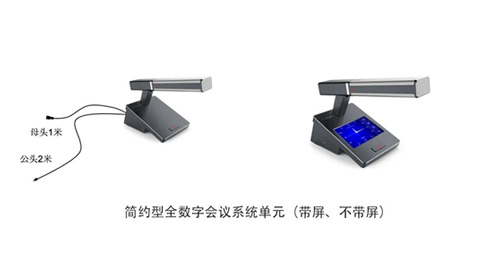

不简单:约型全数字会议系统单元

简约型基于网络传输架构的数字会议单元,支持带屏和不带屏幕两种单元。

基于网络数字传输技术

会议单元之间、会议单元与主机之间均采用全数字音频传输技术、24bit/48KHz音质标准,基于网络无压缩传输。

支持环形手拉手备份连接

支持环形手拉手连接,基于网络的全数字音频传输技术,支持通过扩展盒扩展单元连接数量。

单元内置高性能DSP

内置高性能的DSP音频芯片,可独立调节话筒增益,优化音频信号,还原人声,音质俱佳。

G10 S:话筒自带高分辨率屏幕、支持各种设置功能、单元具备16通道同传功能。

基于Web控制的会议管理

会议主机通过网线与本地局域网连接,电脑无需安装PC软件,直接通过web进行系统的设置和控制管理。

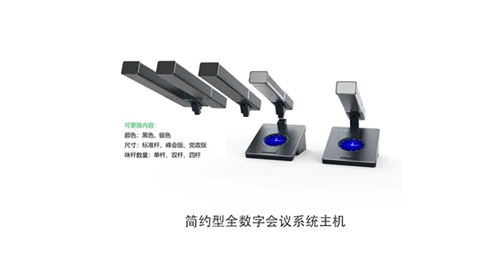

重磅:磁吸附设计

会议话筒中的变形金刚,满足不同用户、不同位置的角色转换、主席位置任意设置。

本次广展,方图集团向各位观众展示了众多新技术、新产品。若您未莅临现场,若您意犹未尽,若您还想在深入商讨。

  7月21-23日Infocomm 北京·国家会议中心,方图展位:MB1-01 更加创新/优化的产品、更加完善的系统展示、更加震撼的视听体验,期待与您的相遇!
