浅谈会议室扬声器如何布局

时间:2018/12/29 来源:专业视听网

关键词: BXB卡讯电子、会议室、扬声器

一间会议室环境影响到整场会议谈话内容之效率甚大,尤其近年来会议场合设备越趋复杂化,不论是会议中的影像、声音、灯光、多媒体等设施,都会影响到与会者的感官知觉及会议效果。

在案场设计、规划上,常有许多人因环境空间问题产生许多困扰点,那就是传送声音的"扬声器(喇叭)"到底要装哪里好?或许您会觉得这好像也不是什么大问题,找个空柱子、空墙面固定不就好了,只要麦克风讲话能有声音就好了,当然喇叭装在哪个位置一定都能有声音,不过是否有想过为何有些案场声音音质没办法很清晰,坐在每个位子听到的声音响度大小不一,甚至常常发生音响反馈(Feedback)问题,以上种种现象对喇叭的扩散角度及涵盖范围就息息相关了。

要改善声音问题环境当然很重要,因为任何的喇叭结构再好,如果没有理想的操作环境,所有音响也将发挥不出完整效果,但这篇文并不是要大家将案场环境打造出有如录音室、音乐厅的声学效果,主要是让大家以现有环境下改善喇叭的安装方式,避免掉一些可能产生不必要的反射与扩散音频,进而去提升整体会议系统的声场品质效果。

常见会议喇叭设置问题

大部份会议室设计格局大概有两大类:1.主席台独立式会议厅;2.圆桌式会议厅。第一种通常室内空间都较大,分别有主席台和听众部分,有些场合甚至会增设报告台。有不少案场都会采用前置(FRONT)喇叭与后置(Rear)喇叭,在加两边侧墙悬挂补偿喇叭(Side Fill)补足中间声音不足做法如图一所示,这种设计方式似乎可以涵盖现场座位范围,但这是家庭剧院多声道作法,在会议室环境最大问题是音场的均匀度,因受频率响应曲线分布不均匀以及喇叭指向性等影响下,喇叭所呈现出的声场就会与实际上有差异,空间越大均匀度越不好,由于不均匀的布局也限制了声音传递的增益,扩音系统就会越开越大导致越靠近喇叭的座位音压过大,中间座位获得过多个方向的声音,反而降低了语音的清晰度。

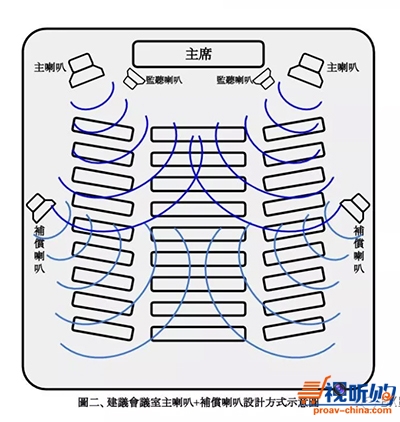

图一中补偿喇叭3、4是多余的,即使会议室属狭长型也只需增加一对喇叭并以同样的摆放方式向后场平移传递如图二所示,当然在预算足够下更可选择阵列式音柱喇叭方式,藉由多颗喇叭以直线方式或者对称方式排列将声音的能量传送出去,因此人们所听到的声音就不再是一个点,而成了一个面,更能明确的感受到声音的深度与宽度。

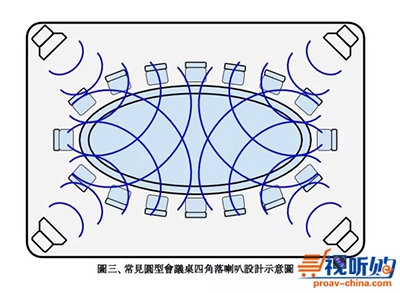

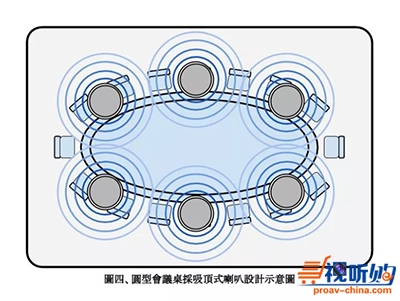

还有一种会议室为圆桌型环境如图三,这就更不建议采用四个角落包围式的架构,因为很难达到足够的声音传递效果,严重还有可能发生回授啸叫(Feedback)现象,甚至使用了吸音材料或反回授抑制处理也无济于事,此类型环境可以改采用吸顶喇叭方式(以天花板环境安装许可)如图四所示,以吸顶喇叭辐射角度分布面积最小搭接方式安装。

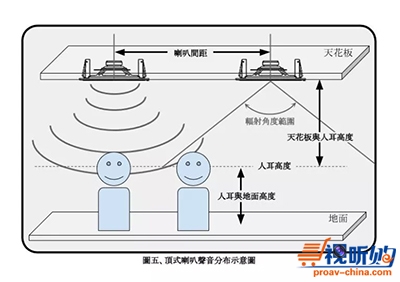

以这样的解决方案仍有些需注意考量的地方,例如图五所示现场环境天花板至人耳高度以及吸顶喇叭的有效辐射角度(注一);避免天花板材质共振颤动回声;喇叭尽量落在人头顶位置避开坚硬的水平桌面等,基本上这样的布局都会遵循对称摆放原则,对称的分布才有利音场的均匀性(如场合采用吸顶方式又需顾及美观同时,建议请专业的声学设计师做相关设计指导)。

注一:辐射角度是喇叭所发出声波传输的角度。例如喇叭辐射角度为100度,以喇叭单体正面中心点为中心,左右100度夹角内的范围为最有效的听音感受,超过该角度范围可能会有声音变小或产生其它问题。

会议系统中的麦克风与扩音设备主要任务是要让听众能清楚听到发言者的讲话内容,这也是BXB始终「永不妥协」的坚持原则,但对于声音不清晰等问题根源仍来自于空间物理分布和声波传递特性造成,主要因一般的会议室结构与装修对声学特性是不利的(除经声学设计装修案场外),但大多数案场格局装修方案都已敲定甚至已装修完毕才轮到我们介入,如此就比较难去控制会议室空间的声学环境,因此我们该做的就是改变施工方法,尽量避免产生错误方式,这样才能将产品有效发挥。
