讯道和水线之辨

在真正的多机位EFP制作中，一个讯道除了机头上的摄像机、镜头、寻像器、脚架等附件，还有用来确保导播与各机位之间在现场制作的过程中能顺畅沟通协作的视音频、通话、Tally和返送信号传输，以及便于技术员能实时对各机位的参数进行调整的RCP（遥控面板）和CCU（摄像机控制单元）。

还有一种多机位制作方式叫“水线”。与讯道相比，“水线”缺少了通话、Tally和返送，以及RCP和CCU，也正因为如此，“水线”在实际应用中难以保证制作的质量。

目前很多厂家的解决方案中，一个高清讯道在20多万，而一个4K讯道要在50万以上了。“

4K讯道必须这么贵吗？

我们围绕Blackmagic Design的4K摄像机和切换台产品打造了一套多讯道4K EFP系统，然而每个4K讯道却不超过9万元。

用这套EFP系统，我们成功完成了“2016百度Summer Party”、汪峰耳机发布会、天猫中国奥运首金张梦雪访谈等活动的直播。

我们用的是URSA Mini电影机，因为它有更高的宽容度和画质。这种机器加一个上万的定焦头，比一般的讯道机更有电影感。即使接了B4，不管是锐度还是宽容度，都明显要高，而且它的价格也更低，一台机器也就2万多。

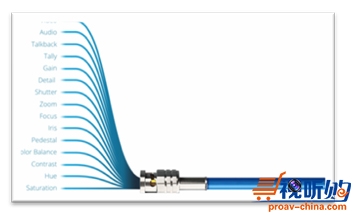

在这套方案中，CCU算是免费提供的，因为Blackmagic Design的ATEM切换台采用了一种开放的通信协议。这种协议利用SDI数据流中的消隐区，可以通过返送信号将对讲、Tally和其他摄像机控制信息直接发送给Blackmagic摄像机。这就是说，URSA Mini与ATEM切换台配合使用时，不需要购买额外的设备，只要用SDI或者光纤把摄像机与切换台相连，就能实现视频、音频、对讲和Tally信号的传输，而且技术员可以通过ATEM遥控Blackmagic摄像机的光圈、焦点、镜头推拉等参数，并能对画面进行一级调色。

我们为每台URSA Mini机身集成了一个光纤SDI双向转换模块，因此每个机位与切换台之间只用一根两芯的光纤就完成了一个讯道必需的所有信号的长距离传送。

光纤转换模块被无缝集成在URSA Mini上，摄像机与模块的接线都在模块内部完成，并且模块直接由摄影机电池供电，不需要外接任何电源线。机器上没有凌乱的接线，只有一根光缆。因为传输的是纯光信号，所以信号很纯净。另外，光缆是热插拔的，拔掉后，摄影机也可以当做一台ENG摄像机使用。这给现场制作带来了很多的灵活性。

摄像师用伺服就能在URSA Mini 的5吋折叠屏幕上切换摄影机监看和返送图像。

每台URSA Mini都配有Blackmagic URSA Viewfinder取景器。这个取景器前端有Tally灯显示，让主播或者演员知道哪台机器的画面正在播出。

这就是我们用Blackmagic产品设计的多讯道，能够提供现场制作所需要的所有一切。下面我们来看看它在现实应用中的表现如何。

实战检验

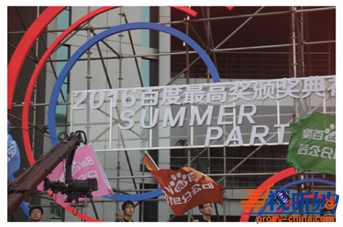

从2011年开始，每年一度的“百度Summer Party”不仅是现场一万多名百度公司员工的夏日盛会，也是揭晓奖金高达百万美元的“百度最高奖”的时刻。

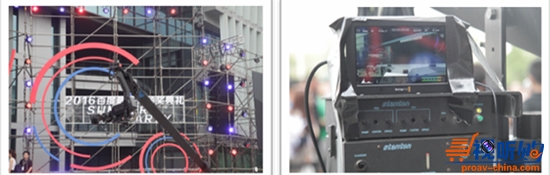

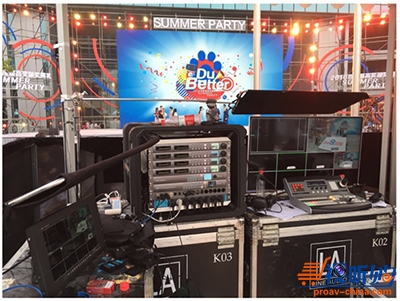

直播“百度Summer Party 2016”时，我们用了2台URSA Mini 4K和2台URSA Mini 4.6K，分别用于固定机位、游机、摇臂和长焦。每台机器输出1080i50给ATEM 1 M/E Production 4K切换台。还有一台Blackmagic Design的Video Assist 4K监视记录仪被来监看摇臂上的那台URSA Mini 4K。虽然是8月份盛夏时节，户外光照很强，但是Video Assist 4K的7吋屏幕可以清晰地显示监看画面。

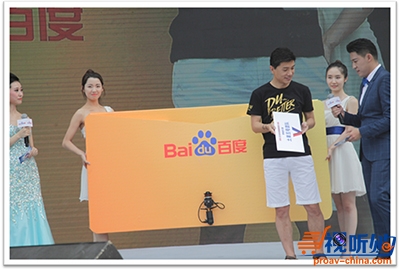

每年“百度最高奖”获奖名单都采用了一种独特的方式送到百度CEO李彦宏的手中，这也是每次百度Summer Party最令人激动的一个环节。今年这个名单则被放在一个大约3平米的超大信封中，由台下的人群由远至近从人们头顶上推到舞台上。为了用一种独特的方式来表现这个环节，我们决定把一台小机器固定在这个信封上，通过信封的主观视角记录信封传递以及李彦宏打开信封，取出获奖名单的过程。

最早百度提到用一台运动摄像机来实现这个想法，但是常见的运动摄像机光孔不可调，而信封在被人群传送的过程中会上下颠簸，光照条件会不断变化，因此画面会忽闪忽闪的，而且图像用无线图传时还需要再解一次，比较麻烦。于是我们决定采用Blackmagic Design的Micro Studio Camera 4K，因为它的大小跟常见的运动摄像机差不了多少，而且可以根据需要更换镜头，光孔可调，在ATEM切换台控制软件上可以实时调节色彩，我们也因此获得了稳定的高质量画面。另外，它的画面可以直接通过图传交给切换台。还有，它能换电池，而且是常见的佳能LP-E6电池。

虽然“推信封”过程很短，但是令人印象深刻，我们自己看都很兴奋，色彩还原得很好。当时天气并不好，闷热，8月9号，30多度，我们在室外，的确是热，人站在太阳底下汗直淌，但是这款机器将近工作了12个小时没关。我们也想看看它的稳定性到底怎么样，一点都没有死机、偏色，大家可以看直播回放。

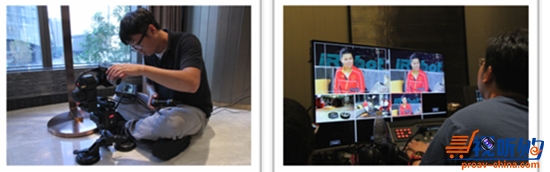

除了“百度Summer Party”，我们这套多讯道直播解决方案还用在了奥运首金获得者张梦雪的天猫访谈直播上。当时有个贴着地面到处跑的扫地机器人需要产品露出。因为角度太低，我们还是需要一个小摄影机来拍摄。于是我们给Micro Studio Camera 4K做了个三轴的红外控制的低角度云台，过来的时候我们就切一下。

Micro Studio Camera 4K这款机器给了使用者很多创造空间。首先它很小，让你可以拍一些大机器难以拍到的角度。其次，它是MFT卡口，转接环特别多，因为玩微单的人多。另外，它还支持很多LANC协议，S.Bus……给了用户很多可能性。

在这些活动的直播过程中，我们所有的Blackmagic机位的光圈、色彩、ISO、快门都是由导播在ATEM切换台的控制软件上遥控的。百度Summer Party从白天一直到傍晚，这种光照的变化，如果我们用别的讯道机，得不停地调白。但是我们是在ATEM切换台软件控制面板上，一点点地调整，方便多了。另外，我们现在还准备利用Blackmagic 3G-SDI Arduino Shield来做硬件RCP，让习惯硬件调整的技术员用起来更舒服。

结论

通过多次直播实战检验，可以看到用Blackmagic Design摄影机和ATEM切换台打造的4K多讯道系统，不仅成本更低，而且能带来更高的画面质量，使用更方便灵活，让现场制作有更多有趣的玩法。
