激光视真系统在应急指挥中心的应用

时间:2016/06/22 来源:专业视听网

关键词: 迪威视讯激光视真系统

【专业视听网报道】:针对不同行业所需要的不同场景的视频会商需求,迪威视讯激光视真系统可根据不同的会议室布局设计相应的定制化部署方式,实现一站式交付,让用户畅享更加智慧的沉浸式视频沟通体验。

一、省委应急办专网亟需升级

根据省委要求,为落实《省委办公厅2015年工作要点》中提出“加强对各地各单位值班工作的督促检查,推动值班专网覆盖到县”的具体任务,将值班工作专网纳入省委应急指挥服务平台,打造成为省委应急指挥服务平台涉密传输的主渠道,拟对省委值班工作专网进行升级改造。

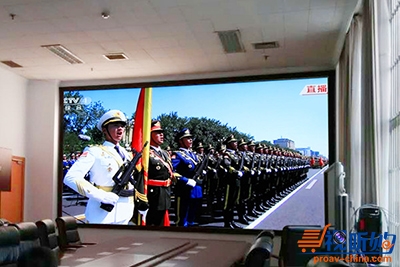

图1 激光视真系统投影效果显示图

二、无缝显示,一体化控制

根据中办要求,为推动省党委系统值守应急上台阶、上水平,切实提高各级党委的应急指挥能力,畅通省、市、县三级突发事件和紧急情况信息渠道,实现省、市、县三工作联通联动,切实推进党委系统应急工作快速反应能力建设,提高各级党委应急指挥工作服务水平,有效应对各类突发事件,决定对“省委值班工作专网”系统进行升级,以适应更高、更快、更有效率的工作模式。

整个项目确保实现与现有视频信号的对接,大屏主要显示视频画面、计算机信号等。会议室以会商为主尤其视频会商为主,显示的内容有人物图像和计算机信号报表等。

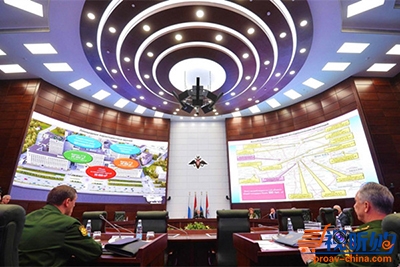

图2 某应急指挥中心办公场景

1、激光投影显示系统要求

本项目主要解决大屏幕显示问题,通过调研综合各类显示技术优势,结合实际应用需求,本项目要求采用融合高清激光投影正投方式实现整屏无缝显示的功能。大屏要求采用整张无缝屏幕。视频显示系统要求在室内任何位置和角度的与会者都能观看到前方清晰的图像,进行各种信息资料、多媒体计算机图形播放演示功能,需要一种能够显示多种信号源的高亮度、高清晰度不受环境光影响的数据视频显示系统来满足显示要求,其具体实现功能如下:

·能够实现本地以及远程摄像机、视频会商、计算机、有线电视、录播等视频信号通过大屏幕显示;

·系统可实现单路或多路多格式视频源显示如:VGA、DVI、HDMI、SDI/HD-SDI等常用信号格式;

·每个窗口可随意改变大小和位置,窗口可全屏漫游、叠加、缩放拉伸、画面分割、信号切换等基本功能;

·大色域特性,颜色亮丽鲜艳,亮度适合人眼长时间观看;

·全数字、无损实时高清信号,支持多路高清信号的同时开窗显示,无延时,无撕裂。

2、控制系统要求

·采用具有集中控制、混合矩阵、拼接、融合等功能的一体化控制平台,对视频和计算机等信号进行处理和控制;

·输入信号:DVI-I信号16路,HDMI信号6路 VGA信号16路;

·输出信号:DVI-I信号8路, SDI 信号8路;

·同时显示16个及以上画面,画面可以缩放、叠加功能。其他信号用于矩阵切换。

三、以激光大屏为核心组网

在省委应急办在专网升级改造项目中,根据现场会议环境,同时结合激光投影机产品的优势等方面,迪威视讯以电信级MCU、高清视频终端及多功能视频会议、激光大屏显示系统为核心组网。

根据迪威视讯技术分析和多年的项目经验,该项目具体配置了一套激光视真视频会议系统,其核心设备包括:4K激光大屏显示系统、混合矩阵切换器、以太网交换机、混合矩阵管理电脑、中控系统、信号接入系统控制软件、高清视频应急会商终端、高清会议摄像机、高清晰网络摄像头。

图3 迪威视讯激光视真视频会议系统架构

其中,4K激光大屏显示系统采用到的是一套20000流明的4K激光投影显示系统。其投影面积为2.7m*5m,采用融合高清激光投影正投方式实现整屏无缝显示的功能。其大色域特性,颜色亮丽鲜艳,亮度适合人眼长时间观看。可以实时、真实、清晰、方便地将相关地理、IP视频、值班、指挥、调度等计算机网络信息以及公安、交通、安全、电视会议等视频信号在大屏幕投影显示墙上显示,便于领导以及相关人员及时全面掌握全省的情况,一旦发生突发事件,可以及时安排部署,做到科学指挥调度,将损失降到最低。

四、极致显示,智能操控

本项目配置的激光视真视频会议系统具有高清晰、安全稳定、互联互通、超大容量接入等特点,满足政企单位随时随地零距离沟通,还可满足远程医疗、远程教育、可视应急等行业应用场景,助力智慧沟通,高效决策。

图4 激光视真系统应用于某省委应急办项目效果图

(一)极致显示:色彩更纯、亮度更高、色域更宽

激光视真系统配置的显示单元是迪威视讯自主研发的高端激光投影设备SL-Pro系列4K激光工程投影机,其采用激光光源与投影光机分离设计,具有超高输出亮度、超高分辨率、超长使用寿命和极高色彩饱和度等特性,目前单机光通量输出可达50000流明,分辨率可达4096×2160。

SL-Pro系列4K激光工程投影机由独特的激光光源阵列、成熟的3DLP光引擎和专用集束光缆三部分构成,支持集中控制和远程管理,支持7×24小时连续工作,光源使用20000小时内高亮度衰减小于20%,具有稳定、可靠、安全、节能等优势,是投影显示行业迈向第四代数字超高清、大尺寸、全色域、全天候使用的突破性产品。

1、无电磁辐射,保密性高

激光投影显示是显示系统中保密性最强的显示方式。迪威视讯激光投影显示应用的是3DLP光学引擎,其显示原理是通过控制3片1.38英寸的DMD芯片上面光学镜片的反光效率来控制显示画面。由于三片芯片每块只控制一个颜色的信号,控制电流极弱辐射极小,主要显示途径依靠纯光学引擎,所以全系统几乎没有泄密可能。

2、色彩更纯、亮度更高、寿命更长

激光投影机的激光光源的光谱纯度较高,所以激光投影机的色彩显示效果是非常出色的,在亮度、对比度、饱和度方面都有很好的表现,画面始终鲜亮。并且激光的方向性好,光束不会发散。所以其颜色具有很好的层次感,画面细节表现的更为细腻。

3、宽色域激光显示技术

激光可以发出世界上最稳定光的特点,生产出目前世界范围内色彩还原度最高的显示产品,其色域可以覆盖自然界92%的色彩,保证了极佳的色彩还原和保真(传统显示设备只能再现人眼所见颜色的30-80%)。

4、超低能耗

激光作为光谱范围最窄、单色性最强的显示技术,全部光谱均在可见光波段,不会产生传统光源所产生的大量红外线和紫外线光。不仅光利用率大大增加,能耗降低。同时,由于红外线和紫外线会对人眼的伤害非常大,激光显示技术的应用,使光对人眼的伤害降到最低,成为最环保的显示技术。

(二)智能操控 1080P 60FPS广电级图像质感

迪威视讯激光视真系统采用到的是其明星级产品VAS视频会议系统,VAS主要由FOCUS 8600、FOCUS 3800C和FOCUS 1800等设备组成,其具有强大的优势:

•支持1080P 60FPS,实现流畅的画面和广电级的图像质感,将用户的视觉体验提升到一个崭新的领域;

•支持高达30%的丢包率,先进的核心丢包补偿技术保障在低带宽和网络堵塞状态下的音视频流畅性;

•支持内置MCU硬件,可以实现多点之间的沟通;

•采用主流的H.264高清编解码技术。H.239双流也采用H.264编解码,可以实现高清双流,两路图像均达到1080P;

•支持H.320、H.323及SIP多种通协议,可以E1和IP的混合组网;

•支持WIFI、3G4G多种无线接口,方便部署和接入;

•具备WEB管理能力。可以全面实现远端会议的管理,突破了一般红外遥控器具有实用距离极限的限制,便于在远端甚至异地操作;

•系统状态监视功能。可对硬件状态及线路状态各种会议状态,如音视频编码参数,主席、发言人等会议相关信息进行实时监测,大大简化会议管理操作,满足政务专网会议运行稳定、操作简单的要求。

五、党政应急指挥中心视频会商“标配”

通过与现场46”电视机画面对比,省委领导同志对激光视真系统的“高亮度、高清晰,色彩鲜艳”给予高度评价。迪威激光视真系统除了具有高画质显示的特点之外,因其无电磁、红外辐射,也具有保密性高的特点,是军队、公安、交通部门指挥控制中心视频会商的最佳选择。

图5 迪威激光视真系统因其无电磁、红外辐射,也具有保密性高的特点,是军队、公安、交通部门指挥控制中心视频会商的最佳选择。

迪威视讯新一代激光视真系统的问世,满足了当前客户对于沟通真实感、交互体验。它可以帮助客户大幅节约成本、提高效率、解决人力资源紧缺问题,同时迪威视讯在党政领域的专长使之能够将国家安全级别的保密性、稳定性、可靠性等应用特征引入激光智真系统。迪威视讯身为视讯行业的领导品牌,将持续创新,引领远程呈现产品新趋势。

值得一提的是,针对不同行业所需要的不同场景的视频会商需求,迪威视讯激光视真系统还可根据不同的会议室布局设计相应的定制化部署方式,实现一站式交付,让用户畅享更加智慧的视频沟通体验。
