部署系统：松下投影系统

部署日期：2020年7月

地点：日本关东地区

项目挑战

用叹为观止的视频体验传递日产汽车的未来移动理念。

解决方案

l  利用高亮度激光投影机呈现令人惊叹的高清影像

l  利用超短焦镜头实现投影机的灵活安装

我们所有人非常满意松下能够将日产汽车令人振奋和鼓舞人心的理念淋漓尽致得表现出来。

——松井庆太

日产汽车全球品牌体验部

体验馆Nissan Pavilion总监

*2020 年 7 月

互动式的娱乐设施中体验未来移动出行

Nissan Pavilion是一个面积达到10,000 平方米的互动式的娱乐体验馆，供游客游览和互动体验。Nissan Pavilion旨在通过应用最先进的技术以及各种互动和展示内容，向客户展现日产汽车对“智能移动”的愿景。体验馆开放时间为2020年8月1日至10月23日。

横滨港未来21，靠近日产汽车全球总部。

地点：

日本神奈川县横滨市西区港未来 6-2-1 220-0012

网址：

https://www.nissan.co.jp/BRAND/PAVILION/

项目部署背景

传递日产关于未来移动社会的理念

2020年8月，日产汽车有限公司启动了名为Nissan Pavilion的互动娱乐体验馆，让游客能够以互动化的体验模式亲身感受未来的移动社会。整个场馆被设想为一个中心枢纽，不仅仅用于展示日产汽车，更是通过各种交互式的显示技术向客户传达日产的最新技术成果 - 例如其电动汽车 (EV) 和自动驾驶。Nissan Pavilion总监松井庆太表示：“我们的目标是打造一个虚拟小镇，其中电动汽车扮演着一个主要角色，从而吸引广大家庭以及那些对汽车不感兴趣的民众前来感受。”

项目部署原因

通过多样化的内容展示日产的技术能力

打造Nissan Pavilion体验馆其中一个重要目标是让参观者亲身体验日产的最新技术和企业理念，包括全新推出的跨界电动汽车Nissan ARIYA、“无形可视化”技术（Invisible to Visible I2V）帮助司机观察到肉眼不易发觉的外部信息以提高驾驶安全性，以及自动化驾驶技术ProPILOT。我们还特意为场馆赋予了音效和光影元素。为充分利用体验馆超大空间以及实现更好的声光效果，松下提供了从设计安装到运营支持的整体解决方案。播放主要内容的两个区域投入了数台配备超短焦镜头的松下高亮度激光投影机。

项目部署达到的效果

大面积视频墙用于辅助展示前沿的EV电动汽车

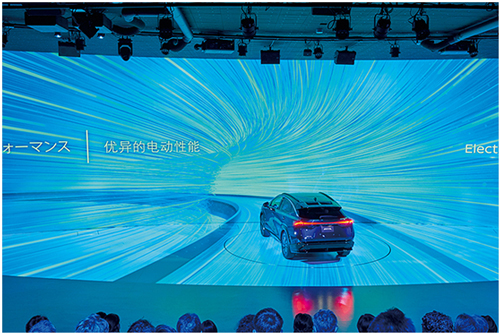

体验馆用于展示日产全新推出的跨界电动汽车ARIYA。体验馆部署有多种用于汽车展示的显示屏，其中特别引人注目的是一面40m宽×7m高的巨大墙壁，用于投射彩色视频。松井表示：“我们想借体验馆宏大的空间规模向参观者传达一种惊奇感和对未来的期待。当参观者步入体验馆的第一刻起就能全面感受到这样一种感官体验。随后展示的新车和视频也能牢牢吸引住参观者的眼球。” 屏幕上播放的短片展示了19年来日产汽车历代的车标。20 台 30,000 lm 高亮度PT-RZ31KJ（中国型号PT-SRZ31KC）激光投影机用于将短片投射到巨大的墙壁上，营造出令人惊叹的影像效果。有时候外部光线会很强烈，为了在明亮环境下将清晰、高亮度的视频投射到巨大的弧形墙面上，整个投影表面被划分成十个区域，每两台投影机负责一个区域的视频投射。由于展区的原因，汽车车身和展示设备会阻挡到投影机投射画面的光路。为了应对这一难题，松下全新研发的L形超短焦镜头 ET-D3LEU100（中国型号ET-D3LEU100C）派上了用场。超短焦镜头大幅缩小了投影距离，即使参观者、汽车或设备在图像前面也不会遮挡投影机光路,使图像出现阴影。DLP® 技术使参观者即使在离图像很近的距离也能观看到没有噪点的、清晰的影像。

l 180度屏幕

通过垂直安装的两台PT-RZ31KJ（中国型号PT-SRZ31KC）投影机完成投影。两台投影机负责一个区域的高亮度视频投射。

近距离投影由超短焦镜头ET-D3LEU100（中国型号ET-D3LEU100C）实现。

投影机均匀地分布在曲面墙上。

超短焦镜头，即使使用者站在图像前面也不会遮挡投影机光路,使图像出现阴影。

概念影片讲述了全新的日产汽车标志遵循自然有机的主题图案。

日产全新推出的电动汽车ARIYA

方案图

灵活使用超短焦镜头营造虚拟氛围

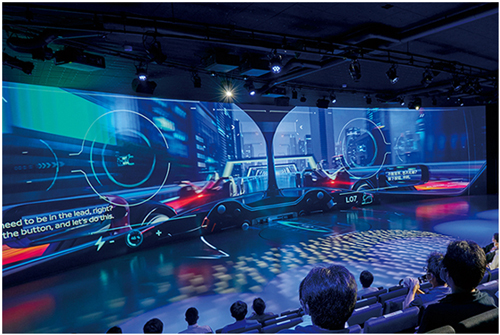

大家口中称为“剧院”的地方是一个由32m宽 x 6m高的弧形屏幕和观众席组成的剧院空间。松井表示：“这段20分钟的视频展示了日产汽车的新形象、新标识、前沿的技术以及与电动汽车一起改变未来的愿景。在剧院的设计中，我们注重让游客沉浸在一个激动人心的虚拟世界。在这个世界中，展示用的实体汽车、游客与虚拟的视频内容完美地融合在一起。” 松下4K投影机PT-RQ22KJ（中国型号PT-SRQ22KC）用于将视频投射到曲面屏幕，PT-RZ21KJ（中国型号PT-SRZ21KC）则用于将视频投射到地板表面。从观众席望去，投影机营造的虚拟世界填满了观众的全部视野。

互动的内容还包括一个娱乐短片，其中，松下投影机将体验馆的日产ARIYA汽车与投射到墙壁和地板表面的影像无缝结合起来: ARIYA汽车时而穿梭于城镇的大街小巷，时而置身于全球不同的城市来一场电动方程式锦标赛，更有“无形可视化”（Invisible-to-Visible，I2V）技术展示如何通过将现实与虚拟世界融合，帮助驾驶员体验肉眼无法观看到的“无形驾驶世界”。所有投影机都配有超短焦镜头ET-D3LEU100（中国型号ET-D3LEU100C），以营造身临其境的环境，让观众充分体验日产推崇的驾驶世界。

日产ARIYA汽车与投射到墙壁和地板表面的影像无缝结合。

用于墙面投影的4K投影机PT-RQ22KJ(中国型号PT-SRQ22KC)。

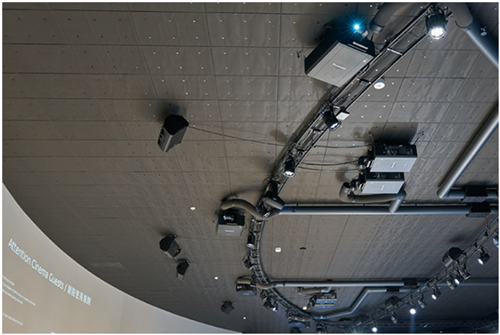

天花板上安装了多台投影机，都搭载超短焦镜头，最大程度地展现视频内容效果。

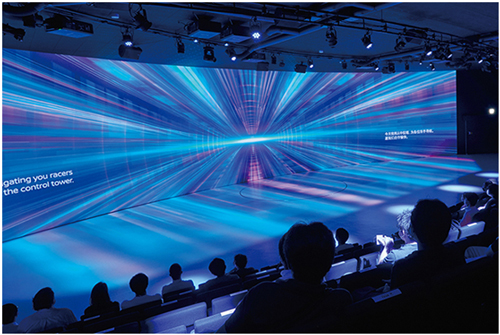

墙面和地板的投影视频相结合增强了观看的沉浸感。

观众以驾驶员第一视角，沉浸式体验世界各地的方程式竞赛。

“无形可视化”(Invisible-to-Visible，I2V)技术将现实与虚拟世界融合，让观众体验虚拟网球比赛。

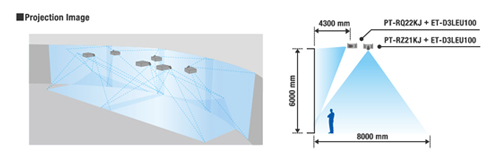

方案图

日产体验馆馆长评论：

精彩的演出震撼现场观众

当视频投影到180°屏幕的那一刻，我深受鼓舞和感动，甚至皮肤都起了鸡皮疙瘩，也让我对即将到来的影像饱含期待。“剧院”是体验馆的一个重要部分，也是游客们为之关注和激动的焦点。整座体验馆建造的背后凝聚了大量而非凡的思索和不懈的努力。我们非常感谢松下提供的先进视频技术和服务支持，你们所有的努力都帮助着我们向消费者传达日产汽车的理念，而日产本身也在不断前行。

松井庆太

日产汽车有限公司全球品牌体验部日产体验馆总监

*截至 2020 年 7 月

使用的设备

为了给游客带来激动人心的体验，松下除了提供高质量的投影设备以外，还提供了大量的音响设备。提供全方面的音视频支持。

1. PT-RZ31KJ（中国型号PT-SRZ31KC）x 20

2. PT-RQ22KJ（中国型号PT-SRQ22KC）x 4

3. PT-RZ21KJ（中国型号PT-SRZ21KC）x 4

4. ET-D3LEU100（中国型号ET-D3LEU100C）x 28

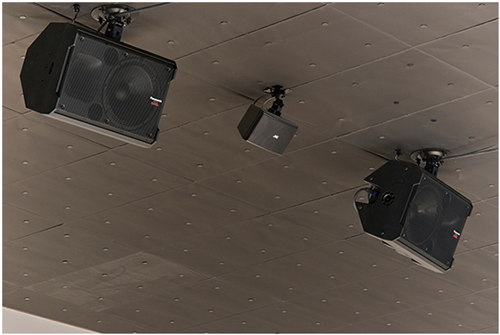

体验馆内部采用Panasonic RAMSA双扬声器，实现强大的音响效果。

场馆外安装于灯杆上的Panasonic RAMSA全天候扬声器。
